五軸加工中心
配置
標準配置：
標配內藏式電主軸單元
標配大扭矩力矩A、C五軸轉臺
標配三軸光柵尺
機床數控系統選用西門子ONE五軸五聯動高端數控系統
標配40把平置鏈條式刀庫
選擇配置：
選配海德漢TNC640數控系統
選配激光對刀儀
選配工件自動測量系統
選配60把鏈式刀庫
選配X、Y軸直線電機，Z軸雙驅動配置
選配車削功能
性能特點
優異的結構設計： 1、床身、立柱雙U型結構設計，構成了回形力流結構，大幅提高了整機剛性和精度保持性。 2、整機布局緊湊，導軌、驅動和換刀系統均安全的位于加工區域之外。 3、床身內腔四斜面方口排屑結構，構成順暢排屑方式，減少整機在加工過程中的鐵屑堆積。 4、立柱采用中置滾珠絲杠傳動結構，有效地抑制了高加減速時機床的振動。 5、橫梁采用大跨距4副導軌支持結構，有效地提高了整機運行的剛性，提高了加工精度。
高可靠性、高效率的傳動定位系統： 1、X、Y、Z三軸均通過進口無間隙彈性聯軸器連接高精度滾珠絲杠形式，保證機床的定位精度。 2、X、Z軸采用臺灣上銀45mm寬滾柱直線導軌，Y軸采用55mm寬四副滾柱直線導軌，提高傳動剛度。 3、回轉A、C軸配置大扭矩力矩電機，優化了整機回轉精度。工作臺承重可達1200kg，加工范圍大。 4、回轉擺動工作臺擺動范圍大，達±120°，能加工30°底切加工。 5、配置大扭矩高轉速電主軸，變速范圍寬；恒溫水循環冷卻方式，確保主軸回轉精度的穩定性。
自動化、人性化的附件配置： 1、加工區間與刀庫倉之間配置氣動防護門，防護設計更加人性化。 2、主軸采用中心吹氣結構，換刀前對主軸內錐孔和刀具柄部進行清洗，去除殘留物，確保主軸的高精度和剛性。 3、可以實現3D仿真、全面的刀具管理功能。 4、機床采用電動泵集中自動潤滑裝置，定時、定量的對絲杠和導軌面自動間歇式潤滑，穩定、可靠。

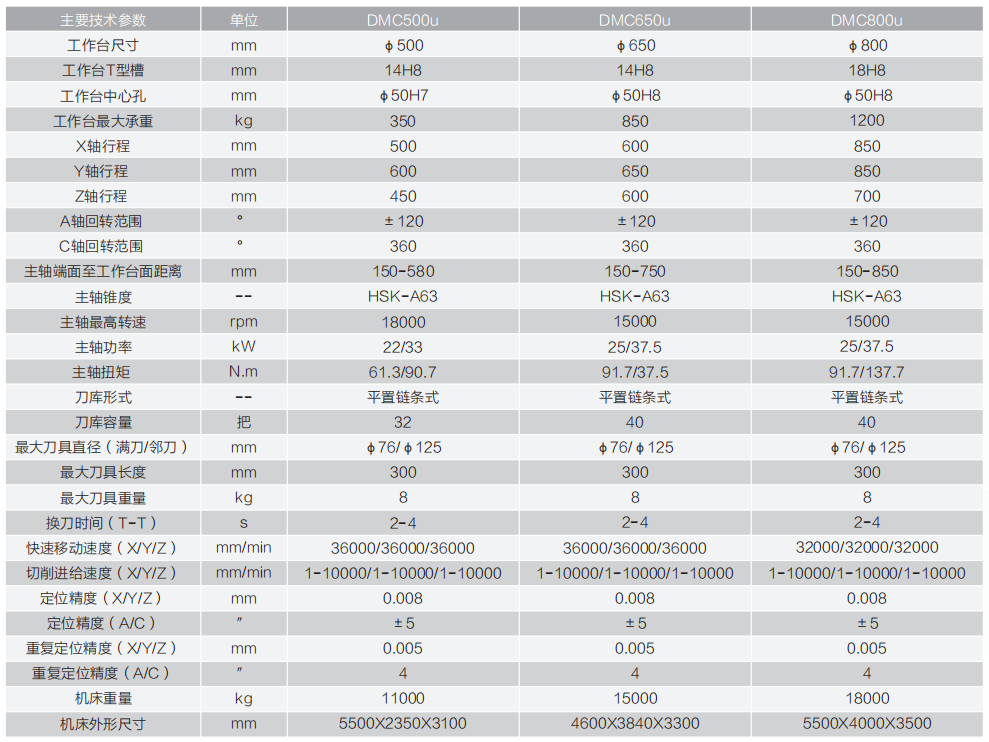

參數
